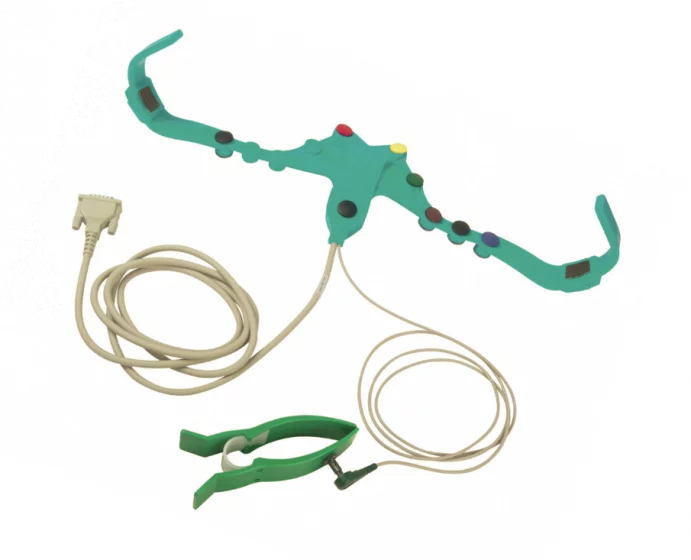

Ceinture ECG Levmed 11061H à anses câble avec vis (11004WS)

Description de la Ceinture ECG Levmed 11061H à anses câble avec vis (11004WS)

La Ceinture, ainsi que les conducteurs, s'adapte a les formes et tailles de corps, indifféremment aux femmes et aux hommes, grâce a son extensibilité et a sa capacité d'étirement; lorsqu'elle est placée sur la poitrine, elle s'étend de manière a s'adapter aux dimensions souhaitées et la distance entre les électrodes s'ajuste automatiquement.
La Ceinture peut être reliée a ECG standard équipé d'un sous-connecteur approprié de type D.
Les électrodes de membres comprennent 2 électrodes de bras et une électrode pour la jambe droite (GND), intégrées dans la ceinture, ainsi qu'un câble relié a la jambe gauche, adapté a tous les types d'électrodes disponibles (bracelet, pince, etc.).

La Ceinture ECG Levmed 11061H à anses câble avec vis (11004WS) avec câble patient et Connecteur type D avec vis est compatible avec les modèles d'ECG suivants

- Del Mar : 910, 920 930, 940, 942, 950, 960, 970, 980
- Esaote Biomedical : Serie EKG P80
- HC Medical : Cardiette AR 600, AR 600adv, AR 1200, AR, 1200adv, Start 200, Daedalus
- Philips/HP : Pagewriter 1513, 1514B/C, 1514D, 1515A/B, 1517A, 47--, 10i, 10/102, Pagicardiette
- Innomed : Heart Mirror 3
- Kanal
- Nihon Kohden : 91-K, 90-K, 9620 -
- Kontron : EKG P80
- Cardioline : E1, E1R, E3, Delta 300/360C3

Instructions générales de la Ceinture ECG Levmed 11061H à anses câble avec vis (11004WS)

1. Assurez-vous que l'instrument ECG que vous utilisez est en bon état de fonctionnement et conforme aux normes de sécurité internationale.

2. Assurez-vous que vous disposez d'un câble approprié pour relier l'instrument ECG a la Ceinture ECG.

3. Nous vous recommandons de pratiquer l'examen dans un environnement calme.

4. Le patient doit être confortablement allongé sur une surface plate pendant toute la durée de l'examen.
Nous vous recommandons de pratiquer l'examen en position assise.

5. Il est fortement recommandé d'utiliser un gel ou un spray de contact. Le spray nettoie et désinfecte la peau et la Ceinture tout en assurant un contact électrique de bonne qualité et de longue durée entre les électrodes et la peau. La personne pratiquant l'examen devra vaporiser les électrodes de la Ceinture ou la peau, à l'endroit où seront posées les électrodes. Les parties de la peau en contact avec les électrodes (c'est a dire la poitrine sous les électrodes précordiales, les poignets et la jambe gauche, au-dessus de la cheville) devront être humidifiées a l'aide du spray ou du gel, durant toute la durée de l'examen. Nettoyez toute trace de crème grasse avec de l'alcool.

Avertissement: Tenez-vous éloigné de tout appareil créant des champs électromagnétiques élevés.

Conduite de l'examen avec la Ceinture ECG Tapuz avec câble patient et Connecteur type D sans vis

1. Branchez le câble a l'instrument ECG. Assurez-vous de la bonne qualité de la connexion.

2. Humidifiez la peau avec du gel, un spray ou de l'eau.

3. Placez la Ceinture sur le torse, bien au centre et tendue. Toutes les électrodes doivent être en contact avec la peau. Rappelez-vous que les électrodes V1 et V2 doivent être placées de chaque côté du sternum, au niveau du quatrième espace intercostal. L'électrode V6 doit atteindre la ligne médio axillaire. Les autres électrodes seront alors posées a leur place. Les électrodes V1 et V2 devront être cintrées au corps si le sternum du patient est bas. L'électrode de la jambe droite (de terre) est place sur le côté droit de la poitrine. Assurez-vous que les électrodes de bras ovales adhèrent bien a la peau du patient.

4. Les mains doivent être placées de chaque côté du corps.

5. Fixez le bracelet LL a la cheville gauche du patient. Reliez le fil a l'électrode du bracelet.

6. Une fois l'examen terminé retirez la Ceinture.

A noter qu'il est important que le patient soit détendu et ne tende pas ses muscles au cours de l'examen. Le patient
devra veiller a ne pas bouger ou parler durant l'examen

Nettoyage de la Ceinture ECG Tapuz 1104 WS avec câble patient et Connecteur type D avec vis

La Ceinture peut être lavée a l'eau ou désinfectée a l'alcool ou a la chlorhexidine.

Avertissement: ne pas utiliser de désinfectants a base d'essence.

Caractéristiques techniques de la Ceinture ECG Tapuz 11004 WS avec câble patient et Connecteur type D avec vis

Matériel: Caoutchouc de silicone
Longueur: 50 cm, extensible jusqu'à 80 cm
Conducteurs: Cuivre, résistance inférieure a 1 ohm/métre
Électrodes: Ag/AgCl
Normes: FDA 510(k) nº K982470, ISO 9001, ISO 13485, Label CE sous la norme MDD 93/42/EEC
Référence : 731 021
