Tube à pinceau êtroit T
Tube à pinceau êtroit T

Tube à pinceau êtroit T

Bobine D, 900 spires

Bobine D, 900 spires

Système complet de tube à pinceau étroit T

Système complet de tube à pinceau étroit T

Thèmes des expériences: • Déviation d’électrons dans un champ magnétique homogène. • Orbite fermée ou orbite spirale. • Détermination de la charge spécifique e/m de l’électron. Système complet de tube à pinceau étroit Système complet d’expérimentation destiné à déterminer la charge spécifique de l’électron et à l’analyse de la déviation de rayons électroniques dans un champ magnétique homogène. ...
Voir la description complète.
1 035,60 € TTC



Disponibilité :

sous 15 jour(s)

AlmaPayez en 3 fois avec Alma
help

Besoin d'un conseil ?
Notre équipe d'experts est à votre écoute
Appelez-nous au 02 40 58 98 00 (appel gratuit)

call girodmedical
LivraisonGratuite

Thèmes des expériences:
• Déviation d’électrons dans un champ magnétique homogène.
• Orbite fermée ou orbite spirale.
• Détermination de la charge spécifique e/m de l’électron.

Système complet de tube à pinceau étroit
Système complet d’expérimentation destiné à déterminer la charge spécifique de l’électron et à l’analyse de la déviation de rayons électroniques dans un champ magnétique homogène. Complet, avec tube à pinceau étroit, couple de bobines Helmholtz servant à générer un champ magnétique homogène et appareil d’exploitation pour l’alimentation électrique. Le tube à pinceau étroit et le couple de bobines Helmholtz sont montés sur l’appareil d’exploitation, sachant que le tube à pinceau étroit et l’axe vertical sont tournés. Tous deux sont raccordés à l’appareil d’exploitation sans qu’il n’y ait besoin d’un câblage externe. Tous les courants d’alimentation du tube de même que le courant traversant les bobines Helmholtz sont réglables. La tension des anodes et le courant des bobines sont indiqués sur un cadran numérique et peuvent être prélevés comme valeurs d’équivalence de courant.

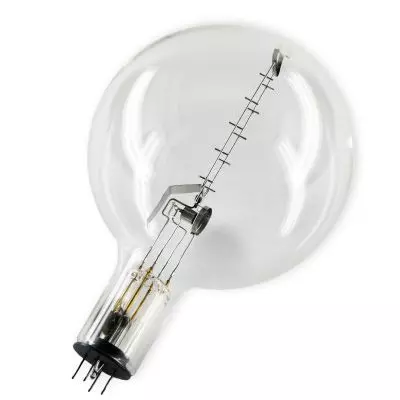

Dans le tube à pinceau étroit, un système de rayon électronique constitué d'une cathode à oxyde chauffée indirectement, d'une anode perforée et d'un cylindre Wehnelt génère une focalisation d'électrons fortement limitée. Par ionisation par choc d’atomes d’hélium, on obtient une trace lumineuse très clair et également fortement limitée de l’orbite électronique dans le tube. Lorsque le tube est idéalement orienté et que le courant passant dans les bobines Helhmholtz est adapté, les électrons sont déviés sur une orbite. Leur diamètre est facile à déterminer lorsque les électrons rencontrent précisément une marque de mesure équidistante, si bien que leur extrémité brille.
Le diamètre, la tension des anodes et le champ magnétique sont les cotes de mesure pour la charge spécifique recherchée de l’électron. Le champ magnétique se calcule à partir du courant de la bobine, puisque la géométrie du couple de bobines Helmholtz est connue.
Tube à pinceau étroit :
Remplissage de gaz : hélium
Pression du gaz : 0,13 hPa
Diamètre du piston : 165 mm
Diamètre de l’orbite : 20 … 120 mm
Distance entre les marques de mesure : 20 mm
Couple de bobines Helmholtz :
Diamètre des bobines : env. 300 mm
Nombre de spires : 124
Champ magnétique : 0 …3,4 mT (0,75 mT/A)
Appareil d’exploitation :
Courant de la bobine : 0 … 4,5 A, affichage numérique à trois chiffres
Sortie de mesure : 1 V*IB / A
Tension des anodes : 15 … 300 V, affichage numérique à trois chiffres
Sortie de mesure : 0,01*UA
Tension de chauffage : 5 … 7 V
Tension Wehnelt : 0 … -50 V
Informations générales :
Angle de rotation du tube : -10° … 270°
Tension de raccordement : 100 – 240 V, 50/60 Hz
Câble de raccordement : EU, UK et US
Dimensions : env. 310 x 275 x 410 mm³
Poids : env. 7,5 kg

Le système complet de tube à pinceau étroit est composé de
U18575 Tube à pinceau étroit T
U8481425 Appareil d’exploitation de tube à pinceau étroit

Poids : Masse 0.75 Kg

Dimensions 35.1 x 28.2 x 22.1 cm

Plus d'informations
Référence U18575
Poids 0.000000
Fabricant 3B scientific
Pays d'origine Allemagne
