Comment positionner les électrodes pour un ECG

L’électrocardiogramme enregistre les différences de potentiel électrique générées par l’activité cardiaque. Rapide, non invasif et largement disponible, il intervient dans l’évaluation du rythme, de la fréquence cardiaque, de la conduction et de nombreuses anomalies cardiovasculaires.

La qualité de l’interprétation dépend toutefois de la qualité de l’acquisition. Une électrode précordiale placée trop haut, deux câbles périphériques inversés ou une peau insuffisamment préparée peuvent modifier la morphologie des ondes et simuler une anomalie.

Le positionnement des électrodes ECG doit donc être reproductible. Cette exigence est essentielle pour comparer deux tracés successifs, suivre un patient, rechercher une évolution et éviter qu’une différence technique soit confondue avec une modification clinique.

Qu’est-ce qu’un ECG 12 dérivations ?

Un ECG 12 dérivations représente l’activité électrique cardiaque sous 12 angles différents. Il ne nécessite pas 12 électrodes, mais seulement 10 :

• 4 électrodes périphériques ;
• 6 électrodes précordiales, de V1 à V6.

Quelle différence existe-t-il entre une électrode et une dérivation ECG ?

Une électrode ECG est le capteur placé sur le patient. Une dérivation ECG correspond à une représentation électrique calculée à partir d’un ou de plusieurs capteurs.

Pourquoi parle-t-on de 12 dérivations avec seulement 10 électrodes ?

Les six dérivations frontales sont obtenues mathématiquement à partir des électrodes placées sur les membres. Les six autres correspondent directement aux positions précordiales V1 à V6.

Pourquoi le placement des électrodes ECG doit-il être précis ?

Chaque dérivation observe le cœur selon un axe défini. Déplacer une électrode revient à modifier cet axe d’observation.

Un mauvais placement peut notamment :

• modifier l’amplitude des ondes P, QRS ou T ;
• modifier la progression de l’onde R ;
• faire apparaître une inversion inhabituelle ;
• simuler un trouble de conduction ;
• évoquer à tort une anomalie septale ou antérieure ;
• masquer une anomalie réelle ;
• fausser la comparaison avec un ECG antérieur ;
• perturber l’interprétation automatisée.

Quelle erreur de placement est particulièrement fréquente ?

Le placement de V1 et V2 trop haut sur le thorax est une erreur courante. Ces électrodes doivent être situées dans le quatrième espace intercostal, et non simplement « près du haut du sternum ».

Une interprétation automatique corrige-t-elle un mauvais placement ?

Non. L’algorithme analyse le signal enregistré. Il ne peut pas systématiquement déterminer qu’une électrode a été mal positionnée. La vérification humaine du montage reste indispensable.

Quel matériel préparer avant la pose des électrodes ECG ?

• un électrocardiographe en état de fonctionnement ;
• un câble patient compatible ;
• des électrodes adaptées à l’examen et au patient ;
• des pinces de membres ou des électrodes adhésives ;
• des poires précordiales si le dispositif utilise ce système ;
• des compresses ou un support de nettoyage ;
• un matériel de tonte à usage adapté si nécessaire ;
• un abrasif cutané spécifique si le protocole et le fabricant le prévoient ;
• du papier ECG compatible lorsque l’appareil imprime le tracé.

Découvrez la sélection GirodMedical d’électrodes pour électrocardiographe et d’accessoires ECG professionnels.

Comment installer le patient avant un ECG de repos ?

Le patient est généralement installé en décubitus dorsal, dans une position confortable, le thorax accessible et les membres relâchés.

Quelles conditions améliorent la qualité du signal ?

• une pièce calme et à température confortable ;
• un temps de repos adapté au contexte ;
• une table d’examen suffisamment large ;
• les bras détendus le long du corps ;
• les jambes non croisées ;
• l’absence de parole et de mouvement pendant l’acquisition ;
• des câbles non tendus ;
• une peau propre et sèche.

Pourquoi le froid peut-il dégrader le tracé ?

Le froid favorise les tremblements musculaires, qui génèrent des artéfacts. Couvrir le patient autant que possible et maintenir une température confortable contribue à limiter ces parasites.

Comment préparer correctement la peau avant un ECG ?

La préparation cutanée vise à améliorer l’adhérence et à réduire l’impédance entre la peau et l’électrode.

1. Inspecter la peau.
2. Choisir une zone saine et accessible.
3. Retirer l’excès de transpiration ou de sébum.
4. Sécher soigneusement la zone.
5. Tondre localement les poils si l’adhérence est insuffisante.
6. Appliquer une préparation légèrement abrasive uniquement lorsqu’elle est prévue.
7. Laisser sécher tout produit avant de poser l’électrode.

Faut-il désinfecter systématiquement la peau ?

Pas nécessairement pour un ECG standard sur une peau propre et intacte. Il convient de respecter le protocole d’hygiène de l’établissement et les recommandations du fabricant des électrodes.

Pourquoi faut-il éviter une peau encore humide ?

Une surface humide peut diminuer l’adhérence, déplacer l’électrode et favoriser des variations du contact pendant l’enregistrement.

Faut-il utiliser du gel avec une électrode adhésive prégélifiée ?

Non. Une électrode adhésive prégélifiée contient déjà l’interface conductrice nécessaire. Ajouter un autre produit peut altérer son adhérence ou son fonctionnement.

Où placer les électrodes périphériques d’un ECG ?

Les quatre électrodes périphériques correspondent au bras droit, au bras gauche, à la jambe droite et à la jambe gauche.

Les électrodes doivent-elles être placées sur les poignets et les chevilles ?

Pour un ECG diagnostique standard, les électrodes sont placées sur les membres, généralement sur des zones distales ou selon la procédure validée de l’établissement, en conservant une disposition symétrique.

Il convient d’éviter :

• les reliefs osseux très marqués ;
• les zones très musculaires et mobiles ;
• les plaies ;
• les zones irritées ;
• les régions présentant un tremblement important lorsque l’alternative prévue par le protocole est disponible.

Peut-on placer les électrodes périphériques sur le torse ?

Le déplacement proximal ou thoracique des électrodes peut être utilisé dans certaines situations de monitorage, d’effort, d’urgence ou d’impossibilité anatomique. Il ne doit pas être considéré comme strictement équivalent au montage standard.

Lorsque les électrodes ne sont pas placées selon la méthode standard :

• appliquer le protocole prévu ;
• conserver la symétrie ;
• éviter de mélanger une électrode distale et une électrode proximale ;
• documenter la modification sur le tracé ;
• tenir compte de cette différence lors d’une comparaison avec un ECG antérieur.

Comment éviter une inversion des électrodes périphériques ?

Avant l’acquisition, contrôlez les lettres présentes sur chaque câble et suivez toujours le même ordre de branchement.

Quels signes peuvent évoquer une inversion bras droit–bras gauche ?

Une inversion peut notamment produire une dérivation I globalement inversée et une apparence inhabituelle de certaines dérivations frontales. Cette observation doit conduire à vérifier immédiatement le montage avant toute conclusion clinique.

Quelle méthode réduit les erreurs de câble ?

1. Commencer systématiquement par le bras droit.
2. Poser ensuite le bras gauche.
3. Poursuivre avec la jambe gauche.
4. Terminer par la jambe droite.
5. Relire les quatre repères avant l’enregistrement.

Comment localiser les espaces intercostaux pour V1 à V6 ?

La localisation débute par l’angle sternal, aussi appelé angle de Louis. Ce relief correspond à la jonction entre le manubrium et le corps du sternum.

Comment utiliser l’angle de Louis ?

1. Palper la partie supérieure du sternum.
2. Identifier le relief de l’angle sternal.
3. Repérer la deuxième côte qui s’y articule.
4. Identifier le deuxième espace intercostal juste au-dessous.
5. Descendre successivement jusqu’au quatrième espace intercostal.

Pourquoi ne faut-il pas compter depuis la clavicule ?

La première côte est difficile à palper et partiellement masquée par la clavicule. Commencer à partir de l’angle sternal réduit le risque de placer V1 et V2 un espace trop haut.

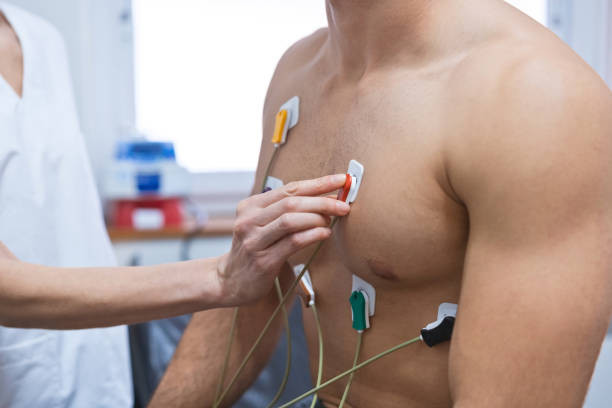

Où placer précisément les électrodes V1 à V6 ?

Dans quel ordre poser V1 à V6 ?

Une méthode reproductible consiste à localiser d’abord les repères anatomiques fixes, puis à compléter les positions intermédiaires.

1. Placer V1 au quatrième espace intercostal droit.
2. Placer V2 au quatrième espace intercostal gauche.
3. Localiser V4 au cinquième espace intercostal sur la ligne médioclaviculaire.
4. Placer V3 à mi-distance entre V2 et V4.
5. Tracer mentalement l’horizontale de V4.
6. Placer V5 sur cette horizontale, à la ligne axillaire antérieure.
7. Placer V6 sur cette même horizontale, à la ligne axillaire moyenne.

Pourquoi faut-il placer V4 avant V3 ?

V3 ne possède pas un repère intercostal indépendant : elle se place à mi-distance entre V2 et V4. V4 doit donc être correctement localisée avant de poser V3.

Comment identifier les lignes thoraciques utilisées pour V4 à V6 ?

Qu’est-ce que la ligne médioclaviculaire ?

Il s’agit d’une ligne verticale passant approximativement par le milieu de la clavicule. Elle ne doit pas être confondue avec le mamelon, dont la position varie selon le sexe, l’âge et la morphologie.

Qu’est-ce que la ligne axillaire antérieure ?

Elle descend verticalement depuis le pli antérieur de l’aisselle. V5 est positionnée sur cette ligne, au niveau horizontal de V4.

Qu’est-ce que la ligne axillaire moyenne ?

Elle descend depuis le sommet central de l’aisselle. V6 se place sur cette ligne, également au niveau de V4.

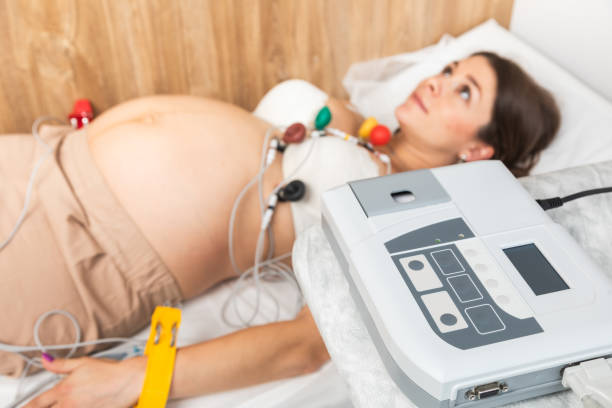

Comment poser les électrodes ECG chez une femme ?

Les repères anatomiques restent identiques. Le tissu mammaire doit être déplacé avec respect et seulement autant que nécessaire pour accéder à la paroi thoracique.

Faut-il poser V4, V5 ou V6 sur le sein ?

Non. Les électrodes doivent être placées sur la paroi thoracique. Lorsque le tissu mammaire recouvre les repères, V4 à V6 sont généralement positionnées sous le sein.

Comment préserver l’intimité de la patiente ?

• expliquer chaque étape avant le geste ;
• obtenir l’accord de la patiente ;
• exposer uniquement la zone nécessaire ;
• utiliser un drap ou un vêtement d’examen adapté ;
• proposer la présence d’un accompagnant professionnel selon les règles du service ;
• replacer rapidement la couverture après la pose.

Comment poser les électrodes ECG chez un patient ayant une forte corpulence ?

Les repères osseux doivent être recherchés par palpation, sans utiliser la position du mamelon ou les plis cutanés comme références.

Que faire si V4 à V6 adhèrent difficilement ?

• sécher soigneusement la peau ;
• choisir une électrode à forte adhérence adaptée ;
• maintenir les câbles afin qu’ils ne tirent pas sur l’électrode ;
• éviter les plis cutanés lorsque cela reste compatible avec le repère anatomique ;
• ne pas déplacer arbitrairement l’électrode pour obtenir une meilleure adhérence.

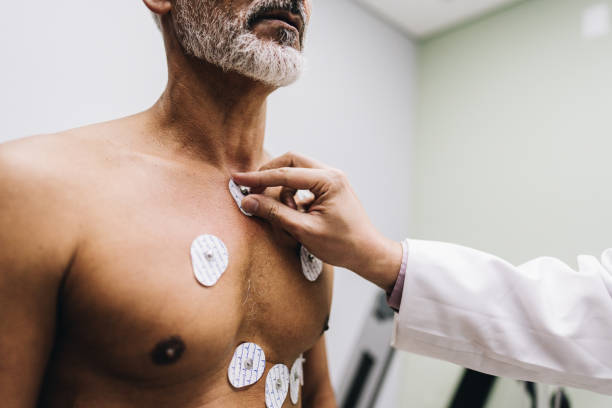

Comment poser les électrodes ECG sur une poitrine très poilue ?

Lorsque les poils empêchent le contact, une tonte limitée aux emplacements nécessaires est préférable à un rasage étendu.

Une préparation adaptée permet :

• d’améliorer l’adhérence ;
• de réduire l’impédance ;
• d’éviter le décollement pendant l’acquisition ;
• de limiter les artéfacts de mouvement.

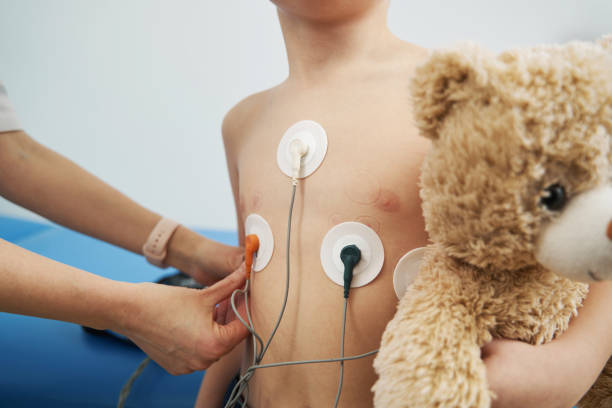

Comment réaliser un ECG pédiatrique ?

Chez l’enfant, les repères anatomiques de V1 à V6 restent fondés sur les mêmes espaces intercostaux et lignes thoraciques. Il faut toutefois utiliser des électrodes adaptées à la petite surface corporelle.

Quelles précautions prendre chez un enfant ?

• expliquer le geste avec des mots adaptés ;
• installer l’enfant confortablement ;
• utiliser des électrodes pédiatriques ;
• réchauffer la pièce si nécessaire ;
• limiter le temps d’installation ;
• attendre une période d’immobilité suffisante ;
• éviter de placer les électrodes les unes contre les autres.

Peut-on déplacer V3 faute de place ?

La priorité reste le respect des repères anatomiques. Une électrode pédiatrique de dimensions adaptées permet généralement de maintenir la position correcte.

Comment placer les électrodes chez un patient amputé ?

Lorsque le positionnement distal standard est impossible, les électrodes peuvent être déplacées vers une zone proximale selon le protocole de l’établissement.

Il est important de :

• conserver une disposition aussi symétrique que possible ;
• placer les électrodes sur des tissus sains ;
• éviter une zone cicatricielle douloureuse ;
• documenter la position utilisée ;
• reproduire cette position lors des examens de suivi lorsque cela est pertinent.

Comment gérer une dextrocardie connue ou suspectée ?

La dextrocardie peut produire un tracé inhabituel avec un montage standard. Une acquisition adaptée peut nécessiter l’inversion contrôlée des électrodes périphériques et la réalisation de dérivations précordiales droites selon le protocole médical.

Le tracé doit être clairement identifié afin d’éviter une interprétation erronée ou une confusion avec une inversion accidentelle des câbles.

Quand réaliser des dérivations précordiales droites ?

Des dérivations droites, telles que V3R ou V4R, peuvent être demandées dans certaines situations, notamment pour compléter l’évaluation du ventricule droit.

Où placer V4R ?

V4R se place généralement au cinquième espace intercostal droit, sur la ligne médioclaviculaire droite, en miroir de V4.

Ces dérivations complémentaires doivent :

• être demandées ou prévues par le protocole ;
• être nommées correctement ;
• ne pas remplacer silencieusement les dérivations standard ;
• être identifiées sur le tracé.

Quand réaliser des dérivations postérieures V7 à V9 ?

Les dérivations V7, V8 et V9 peuvent compléter un ECG lorsqu’une atteinte postérieure est recherchée.

Le protocole local reste prioritaire pour la réalisation et l’interprétation de ces dérivations.

Comment vérifier la qualité du signal avant d’enregistrer l’ECG ?

Avant de lancer l’impression ou l’enregistrement définitif, contrôlez :

• la présence des 10 électrodes ;
• l’identité des câbles ;
• l’adhérence de chaque électrode ;
• l’absence de tubulure ou de câble tendu ;
• la stabilité de la ligne de base ;
• l’absence de tremblement musculaire ;
• la cohérence de la progression précordiale ;
• les paramètres de vitesse et de gain ;
• les messages d’erreur de l’appareil ;
• l’identité et les données du patient.

Quels sont les principaux artéfacts ECG et comment les corriger ?

Les téléphones portables sont-ils la principale cause d’artéfacts ?

Ils peuvent contribuer à certaines interférences, mais les causes les plus fréquentes restent souvent le mouvement, le tremblement, un mauvais contact cutané, une électrode sèche, un câble défectueux ou une connexion perdue.

Que faire lorsqu’une électrode se décolle ?

1. Interrompre ou invalider l’enregistrement concerné.
2. Identifier l’électrode décollée.
3. Sécher et préparer à nouveau la peau.
4. Remplacer l’électrode si son adhésif ou son gel est altéré.
5. Reconnecter le câble sans exercer de traction.
6. Vérifier la stabilité du signal.
7. Recommencer l’acquisition.

Peut-on réutiliser les électrodes ECG ?

Les électrodes adhésives indiquées comme étant à usage unique doivent être jetées après leur utilisation sur un patient.

Les accessoires réutilisables, tels que certaines poires précordiales ou pinces de membres, doivent être nettoyés et désinfectés conformément :

• à la notice du fabricant ;
• au matériau de l’accessoire ;
• au protocole d’hygiène ;
• au niveau de risque ;
• aux règles de l’établissement.

Comment choisir des électrodes ECG adaptées ?

Le choix dépend de l’examen, de la durée d’utilisation, du patient et de la connectique.

Quelle différence entre une électrode à pression et à languette ?

Une électrode à pression reçoit un bouton-pression compatible. Une électrode à languette est saisie par une pince adaptatrice. Le câble patient doit correspondre au système choisi.

Quelle électrode choisir pour un ECG d’effort ?

L’examen d’effort nécessite généralement une électrode présentant une adhérence renforcée, capable de résister à la transpiration et aux mouvements. Le montage utilisé suit un protocole distinct de l’ECG de repos standard.

Quelle électrode choisir pour un Holter ECG ?

Un Holter nécessite des électrodes conçues pour une utilisation prolongée, avec une bonne tenue cutanée et une tolérance adaptée à plusieurs heures d’enregistrement.

Comment stocker les électrodes ECG jetables ?

• respecter la température indiquée ;
• conserver les électrodes dans leur emballage ;
• refermer le sachet lorsque le fabricant le prévoit ;
• éviter la chaleur et l’humidité excessives ;
• contrôler la date de péremption ;
• appliquer une rotation des stocks ;
• ne pas utiliser une électrode dont le gel est sec ;
• ne pas utiliser un emballage endommagé lorsqu’il compromet les conditions prévues.

Quelles erreurs faut-il éviter lors de la pose d’un ECG ?

• confondre électrode et dérivation ;
• placer V1 et V2 trop haut ;
• poser V3 avant d’avoir correctement positionné V4 ;
• décaler V5 et V6 verticalement par rapport à V4 ;
• utiliser le mamelon comme repère pour V4 ;
• poser une électrode précordiale sur le tissu mammaire ;
• inverser les câbles des bras ;
• placer les électrodes périphériques de façon asymétrique ;
• déplacer les électrodes sur le torse sans le documenter ;
• poser les électrodes sur une peau humide ;
• laisser les câbles tirer sur les électrodes ;
• utiliser des électrodes desséchées ou périmées ;
• enregistrer malgré un artéfact important ;
• modifier le montage uniquement pour obtenir un tracé paraissant plus normal ;
• oublier d’identifier les dérivations droites ou postérieures.

Quel matériel ECG trouver sur GirodMedical ?

GirodMedical propose du matériel destiné à la réalisation d’ECG de repos, d’effort ou de longue durée.

• Électrocardiographes professionnels
• Électrodes ECG
• Accessoires pour électrocardiographe
• Électrocardiographes pour ECG d’effort
• Holters ECG et tensionnels

FAQ sur le positionnement des électrodes ECG

Combien d’électrodes faut-il pour un ECG 12 dérivations ?

Il faut 10 électrodes : quatre périphériques et six précordiales.

Pourquoi obtient-on 12 dérivations avec 10 électrodes ?

Les six dérivations frontales sont calculées à partir des électrodes des membres, tandis que V1 à V6 proviennent des six électrodes thoraciques.

Où placer l’électrode V1 ?

V1 se place au quatrième espace intercostal droit, au bord du sternum.

Où placer l’électrode V2 ?

V2 se place au quatrième espace intercostal gauche, au bord du sternum.

Où placer l’électrode V3 ?

V3 se positionne à mi-distance entre V2 et V4.

Où placer l’électrode V4 ?

V4 se place au cinquième espace intercostal gauche, sur la ligne médioclaviculaire.

Où placer l’électrode V5 ?

V5 se place au même niveau horizontal que V4, sur la ligne axillaire antérieure.

Où placer l’électrode V6 ?

V6 se place au même niveau horizontal que V4, sur la ligne axillaire moyenne.

Dans quel ordre faut-il poser V1 à V6 ?

Une méthode fiable consiste à poser V1, V2 et V4, puis V3, V5 et V6.

Pourquoi placer V4 avant V3 ?

Parce que V3 doit être située exactement entre V2 et V4.

Comment trouver le quatrième espace intercostal ?

Repérez l’angle sternal, identifiez la deuxième côte, puis descendez jusqu’au quatrième espace intercostal.

Qu’est-ce que l’angle de Louis ?

C’est le relief formé par la jonction entre le manubrium et le corps du sternum. Il aide à repérer la deuxième côte.

Peut-on placer V1 et V2 au troisième espace intercostal ?

Pas pour un ECG standard. Un positionnement plus haut ne doit être réalisé que dans un protocole spécifique clairement identifié.

Pourquoi V1 et V2 sont-elles souvent mal placées ?

Parce que les espaces intercostaux ne sont pas toujours palpés et que les électrodes sont parfois posées trop près des clavicules.

Faut-il poser V4 sur le mamelon ?

Non. Le repère correct est le cinquième espace intercostal sur la ligne médioclaviculaire.

Où placer les électrodes ECG chez une femme ?

Les repères sont identiques. V4 à V6 doivent être placées sur la paroi thoracique, généralement sous le tissu mammaire.

Peut-on poser une électrode ECG sur le sein ?

Non. L’électrode doit rester au contact de la paroi thoracique selon les repères anatomiques.

Comment poser un ECG sur une poitrine volumineuse ?

Déplacez délicatement le tissu mammaire afin de localiser les espaces intercostaux et posez les électrodes sous le sein lorsque nécessaire.

Où placer les quatre électrodes des membres ?

Elles sont placées symétriquement sur les membres supérieurs et inférieurs selon le montage standard et le protocole utilisé.

Peut-on placer les électrodes des membres sur les épaules et les hanches ?

Un déplacement proximal peut être utilisé dans certaines situations, mais il peut modifier le tracé et doit respecter un protocole documenté.

Peut-on placer les électrodes périphériques sur le torse ?

Oui dans certains montages de monitorage ou situations particulières, mais ce montage n’est pas strictement équivalent à l’ECG standard.

Quelle couleur correspond au bras droit en Europe ?

Dans le code IEC couramment utilisé, le bras droit est rouge.

Quelle couleur correspond au bras gauche ?

Dans le code IEC, le bras gauche est jaune.

Quelle couleur correspond à la jambe gauche ?

Dans le code IEC, la jambe gauche est verte.

Quelle couleur correspond à la jambe droite ?

Dans le code IEC, la jambe droite est noire.

Les couleurs ECG sont-elles identiques dans tous les pays ?

Non. Les codes IEC et AHA diffèrent. Il faut contrôler les lettres inscrites sur les câbles.

Que provoque une inversion des électrodes des bras ?

Elle peut inverser certaines dérivations frontales et produire un tracé inhabituel susceptible de tromper l’interprétation.

Comment vérifier une suspicion d’inversion des câbles ?

Contrôlez immédiatement les repères RA, LA, RL et LL avant de conclure à une anomalie clinique.

Pourquoi faut-il préparer la peau ?

La préparation améliore l’adhérence et diminue l’impédance entre la peau et l’électrode.

Faut-il nettoyer la peau avant un ECG ?

Oui lorsqu’elle est humide, grasse ou souillée. Elle doit être propre et sèche avant la pose.

Faut-il utiliser de l’alcool avant chaque ECG ?

Pas systématiquement. Respectez la procédure de l’établissement et les recommandations du fabricant.

Faut-il raser les poils ?

Une tonte localisée est utile lorsque les poils empêchent l’adhérence ou le contact.

Peut-on ajouter du gel sur une électrode prégélifiée ?

Non. L’électrode contient déjà le gel conducteur nécessaire.

Pourquoi une électrode ECG se décolle-t-elle ?

La peau peut être humide, grasse ou pileuse, l’électrode périmée, ou le câble peut exercer une traction excessive.

Que faire si une électrode se décolle pendant l’ECG ?

Préparez à nouveau la peau, remplacez l’électrode si nécessaire et recommencez l’enregistrement.

Pourquoi le tracé ECG tremble-t-il ?

Le patient peut avoir froid, être tendu ou bouger. Un mauvais contact peut également produire des artéfacts.

Comment réduire les tremblements musculaires ?

Réchauffez le patient, installez-le confortablement et demandez-lui de relâcher les membres.

Pourquoi la ligne de base se déplace-t-elle ?

Le mouvement, la respiration, une électrode décollée ou un câble tendu peuvent provoquer une dérive de la ligne de base.

Pourquoi une dérivation ne s’affiche-t-elle pas ?

Une électrode peut être débranchée, desséchée ou mal connectée, ou le câble peut être endommagé.

Les téléphones perturbent-ils toujours un ECG ?

Non, mais certains appareils électriques peuvent participer aux interférences. Le contact cutané et les mouvements restent des causes fréquentes.

Peut-on réaliser un ECG sur une peau lésée ?

Il faut éviter une plaie ou une zone irritée et choisir une zone saine aussi proche que possible du repère, selon le protocole.

Que faire en cas d’allergie à l’adhésif ?

Retirez l’électrode, évaluez la peau et utilisez une référence adaptée aux peaux sensibles lorsque cela est prévu.

Combien de temps peut-on laisser une électrode ECG ?

La durée dépend du modèle et de l’examen. Une électrode d’ECG de repos est généralement retirée après l’enregistrement.

Peut-on réutiliser une électrode adhésive ECG ?

Non lorsqu’elle est indiquée à usage unique.

Peut-on réutiliser des poires précordiales ?

Oui lorsqu’elles sont conçues pour être réutilisées, après nettoyage et désinfection conformes à la notice.

Quelle électrode choisir pour un enfant ?

Choisissez une électrode pédiatrique suffisamment petite pour respecter les repères sans chevauchement.

Les positions V1 à V6 changent-elles chez l’enfant ?

Les repères standards restent fondés sur les mêmes espaces intercostaux, sauf protocole clinique particulier.

Que faire chez un patient amputé ?

Placez les électrodes selon une méthode proximale symétrique prévue par le protocole et documentez leur position.

Peut-on faire un ECG à un patient porteur d’un pacemaker ?

Oui. La présence du dispositif doit être connue et l’ECG interprété dans ce contexte.

Les électrodes doivent-elles être éloignées d’un pacemaker ?

Les positions standard restent habituellement utilisées, en évitant une peau lésée et en suivant le protocole clinique.

Qu’est-ce qu’un ECG droit ?

Il s’agit de dérivations complémentaires placées sur l’hémithorax droit, par exemple V3R et V4R.

Où placer V4R ?

V4R se situe au cinquième espace intercostal droit sur la ligne médioclaviculaire droite.

Quelles sont les dérivations postérieures ?

V7, V8 et V9 explorent la région postérieure du thorax lorsqu’elles sont indiquées.

Où placer V7 ?

V7 se place sur la ligne axillaire postérieure, au même niveau horizontal que V6.

Où placer V8 ?

V8 se place sur la ligne médio-scapulaire au même niveau que V6.

Où placer V9 ?

V9 se place près de la ligne paravertébrale gauche, au même niveau horizontal.

Comment réaliser un ECG en cas de dextrocardie ?

Un montage adapté peut être nécessaire selon le protocole médical. Toute inversion ou position droite doit être clairement indiquée.

Peut-on comparer deux ECG réalisés avec des positions différentes ?

La comparaison est moins fiable. Les positions non standard doivent être documentées et reproduites lorsque cela est pertinent.

Quelle vitesse utiliser pour un ECG ?

La vitesse standard est souvent de 25 mm/s, mais elle doit être contrôlée selon la prescription et le protocole.

Quel gain utiliser pour un ECG ?

Le réglage standard est souvent de 10 mm/mV. Toute modification doit apparaître sur le tracé.

L’interprétation automatique suffit-elle ?

Non. Elle constitue une aide et doit être confrontée au tracé, au montage et au contexte clinique.

Quelle électrode choisir pour un ECG d’effort ?

Une électrode à forte adhérence et adaptée à la transpiration est généralement nécessaire.

Quelle électrode choisir pour un Holter ?

Une électrode conçue pour une pose prolongée et présentant une bonne tolérance cutanée est préférable.

Comment conserver les électrodes ECG ?

Conservez-les dans leur emballage, à la température indiquée, à l’abri de la chaleur et de l’humidité.

Peut-on utiliser une électrode périmée ?

Non. Son gel et son adhésif peuvent ne plus assurer les performances prévues.

Où acheter des électrodes ECG professionnelles ?

GirodMedical propose des électrodes pour adultes, enfants, examens de repos, d’effort ou de longue durée.

📌 Points clés à retenir

Sources et références
