Comment mettre en service son ECG Cardiomate Spengler

❤️ ECG Cardiomate Spengler : les points essentiels à retenir

• ⚡ L’ECG Cardiomate Spengler permet l’enregistrement rapide et fiable de l’activité électrique du cœur.
• 🏥 Il s’adresse aux cardiologues, médecins généralistes, médecins du sport, urgentistes, EHPAD, cliniques et hôpitaux.
• 🔧 La première mise en service nécessite principalement le raccordement de la batterie et l’installation du papier thermique.
• 📈 Les modèles Cardiomate disposent d’une vitesse d’échantillonnage jusqu’à 32 000 Hz.
• 🩺 Les appareils peuvent réaliser des examens ECG de haute précision grâce à leurs 12 dérivations simultanées selon les versions.
• 📋 Le respect du positionnement des électrodes est indispensable pour obtenir un tracé exploitable.
• 💻 Les examens peuvent être archivés et exportés vers un ordinateur selon les configurations disponibles.
• 📄 Les résultats peuvent être imprimés grâce à l’imprimante thermique intégrée.
• 🔍 L’interprétation automatique constitue une aide au diagnostic mais ne remplace jamais l’analyse médicale.
• 🚑 Les Cardiomate sont particulièrement adaptés aux consultations en cabinet et aux visites à domicile grâce à leur mobilité.
• 🔄 Une bonne maintenance augmente la durée de vie de l’électrocardiographe et garantit la qualité des examens.
• ✅ Une configuration correcte dès le premier démarrage permet de standardiser tous les futurs enregistrements.

Réponse directe : Pour mettre en service un ECG Cardiomate Spengler, il convient de connecter la batterie, installer le rouleau de papier thermique, vérifier les paramètres de base (date, heure, filtres, vitesse de défilement et amplitude) puis contrôler le bon positionnement des électrodes avant de réaliser le premier enregistrement. Quelques minutes suffisent pour rendre l’appareil opérationnel et commencer à effectuer des examens cardiaques fiables.

Comment mettre en service son ECG Cardiomate Spengler ? Guide complet pour les professionnels de santé

Les ECG Cardiomate Spengler font aujourd’hui partie des électrocardiographes les plus utilisés dans les cabinets médicaux, les centres de cardiologie, les cliniques, les hôpitaux et les maisons de santé. Grâce à leur facilité d’utilisation, leur qualité d’acquisition du signal et leurs options d’analyse avancées, ils permettent aux professionnels de santé d’obtenir rapidement un électrocardiogramme fiable.

Cependant, avant de réaliser le premier examen, une phase de mise en service est indispensable. Une configuration correcte permet non seulement d’obtenir des tracés de meilleure qualité, mais également d’assurer un archivage cohérent des données patients.

Pourquoi une mise en service correcte est-elle indispensable ?

Une mise en service rigoureuse est essentielle afin de garantir la qualité diagnostique des examens réalisés. Une erreur de configuration peut entraîner :

• Une mauvaise qualité de signal
• Des artefacts électriques
• Une mauvaise interprétation automatique
• Des erreurs d’identification patient
• Des difficultés d’archivage des examens
• Des défauts d’impression des tracés ECG

Quelques minutes consacrées au paramétrage initial permettent souvent d’éviter plusieurs heures de pertes de temps ultérieures.

Conseil GirodMedical : Avant la première utilisation, vérifiez systématiquement la présence de tous les accessoires fournis : câble patient, électrodes précordiales, pinces membres, alimentation secteur, batterie et rouleau de papier thermique.

Qu’est-ce qu’un ECG Cardiomate Spengler ?

Un électrocardiographe Cardiomate Spengler est un dispositif médical destiné à enregistrer l’activité électrique du cœur afin d’aider au diagnostic de nombreuses pathologies cardiovasculaires.

Les électrocardiogrammes sont utilisés quotidiennement pour :

• La recherche de troubles du rythme cardiaque
• Le dépistage de certaines cardiopathies
• Le suivi des patients cardiaques
• Les bilans préopératoires
• Les certificats sportifs
• La médecine du travail
• Le suivi en EHPAD
• L’évaluation des douleurs thoraciques

Quels sont les modèles Cardiomate disponibles ?

Modèle	Utilisation recommandée	Profil utilisateur
Cardiomate 3	Examens courants	Médecine générale
Cardiomate 6	Activité ECG régulière	Cabinets médicaux et MSP
Cardiomate 12	Analyse avancée	Cardiologie et établissements de santé

Bon à savoir : La gamme Cardiomate bénéficie d’une fréquence d’échantillonnage élevée de 32 000 Hz et de solutions de connectivité permettant l’export des examens vers différents supports numériques selon le modèle retenu.

Comment réaliser un ECG fiable avec un Cardiomate Spengler ?

Réponse directe : La qualité d’un électrocardiogramme dépend principalement de trois facteurs : une préparation correcte du patient, un positionnement rigoureux des électrodes et une limitation maximale des artefacts électriques. Même avec un ECG haute performance comme le Cardiomate Spengler, une mauvaise pose des électrodes peut altérer l’interprétation du tracé.

Une fois l’installation et le paramétrage terminés, votre ECG Cardiomate Spengler est prêt à enregistrer un électrocardiogramme. Cette étape peut sembler simple, mais elle reste déterminante pour la qualité diagnostique de l’examen.

Chaque année, de nombreux ECG doivent être recommencés à cause d’un mauvais contact électrode-peau, d’un patient insuffisamment détendu ou d’erreurs de positionnement des dérivations.

Prendre quelques minutes pour préparer correctement l’examen permet d’obtenir un signal de meilleure qualité et d’éviter des interprétations erronées.

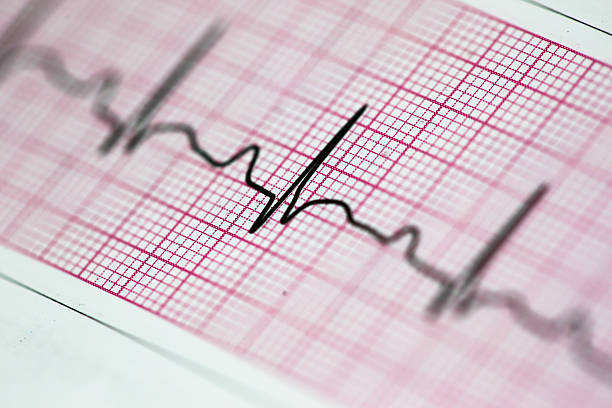

Pourquoi réaliser un électrocardiogramme ?

L’électrocardiogramme est un examen non invasif permettant d’enregistrer l’activité électrique du cœur.

Il est utilisé quotidiennement pour :

• ❤️ Détecter certains troubles du rythme cardiaque.
• ❤️ Identifier des anomalies de conduction.
• ❤️ Rechercher des signes d’ischémie myocardique.
• ❤️ Assurer le suivi des patients cardiaques.
• ❤️ Réaliser un bilan préopératoire.
• ❤️ Évaluer une douleur thoracique.
• ❤️ Contrôler l’efficacité de certains traitements.
• ❤️ Effectuer un suivi en médecine du sport.
• ❤️ Réaliser des bilans médicaux professionnels.

Comment préparer le patient avant un ECG ?

La préparation du patient influence directement la stabilité du signal enregistré.

Installer le patient dans de bonnes conditions

Le patient doit être installé dans une position confortable afin de réduire les mouvements musculaires susceptibles de générer des parasites.

• Patient allongé sur le dos
• Bras détendus le long du corps
• Jambes décroisées
• Respiration calme
• Absence de mouvements inutiles
• Conversation limitée durant l’examen

Préparer la peau avant la pose des électrodes

Avant la pose des électrodes, il est conseillé de :

• Nettoyer les zones concernées.
• Éliminer les excès de crème ou de transpiration.
• Raser localement en présence d’une pilosité importante.
• Vérifier l’absence d’irritation cutanée.

Une préparation rigoureuse améliore considérablement la qualité du contact électrique.

Conseil GirodMedical : Si des artefacts apparaissent régulièrement sur vos tracés ECG, la première vérification à effectuer concerne l’état des électrodes et la qualité du contact avec la peau.

Comment placer correctement les électrodes ECG ?

Le positionnement des électrodes constitue l’une des étapes les plus importantes de tout examen électrocardiographique.

Une erreur de quelques centimètres peut modifier l’apparence du tracé et compliquer son interprétation.

Électrodes des membres

Électrode	Position	Couleur habituelle
Bras droit	Poignet ou avant-bras droit	Rouge
Bras gauche	Poignet ou avant-bras gauche	Jaune
Jambe droite	Cheville droite	Noir
Jambe gauche	Cheville gauche	Vert

Électrodes précordiales

Les six dérivations précordiales doivent être placées selon les repères anatomiques habituellement recommandés :

• V1 : quatrième espace intercostal droit.
• V2 : quatrième espace intercostal gauche.
• V3 : entre V2 et V4.
• V4 : cinquième espace intercostal gauche sur la ligne médio-claviculaire.
• V5 : ligne axillaire antérieure.
• V6 : ligne axillaire moyenne.

Le respect de ce positionnement garantit une analyse cohérente de l’activité électrique cardiaque.

Quelles sont les erreurs les plus fréquentes lors de la pose des électrodes ?

Certaines erreurs reviennent régulièrement lors des examens ECG :

• ❌ Électrodes mal positionnées.
• ❌ Électrodes usagées.
• ❌ Contact insuffisant avec la peau.
• ❌ Pilosité excessive.
• ❌ Inversion des câbles.
• ❌ Patient tendu ou en mouvement.
• ❌ Câble patient mal connecté.
• ❌ Interférences provenant d’équipements électriques voisins.

Attention : Un tracé comportant de nombreux parasites ne doit jamais être interprété sans vérification préalable de la qualité des connexions et de la pose des électrodes.

Comment vérifier que le signal ECG est de bonne qualité ?

Avant de lancer l’impression définitive ou l’enregistrement numérique, contrôlez l’affichage à l’écran.

Un signal ECG de qualité doit présenter :

• Une ligne de base stable.
• Une absence de parasites importants.
• Une bonne visibilité des ondes P, QRS et T.
• Des complexes reproductibles.
• Des dérivations cohérentes entre elles.

Les Cardiomate Spengler intègrent différents filtres destinés à améliorer la lecture du signal lorsque des perturbations sont présentes.

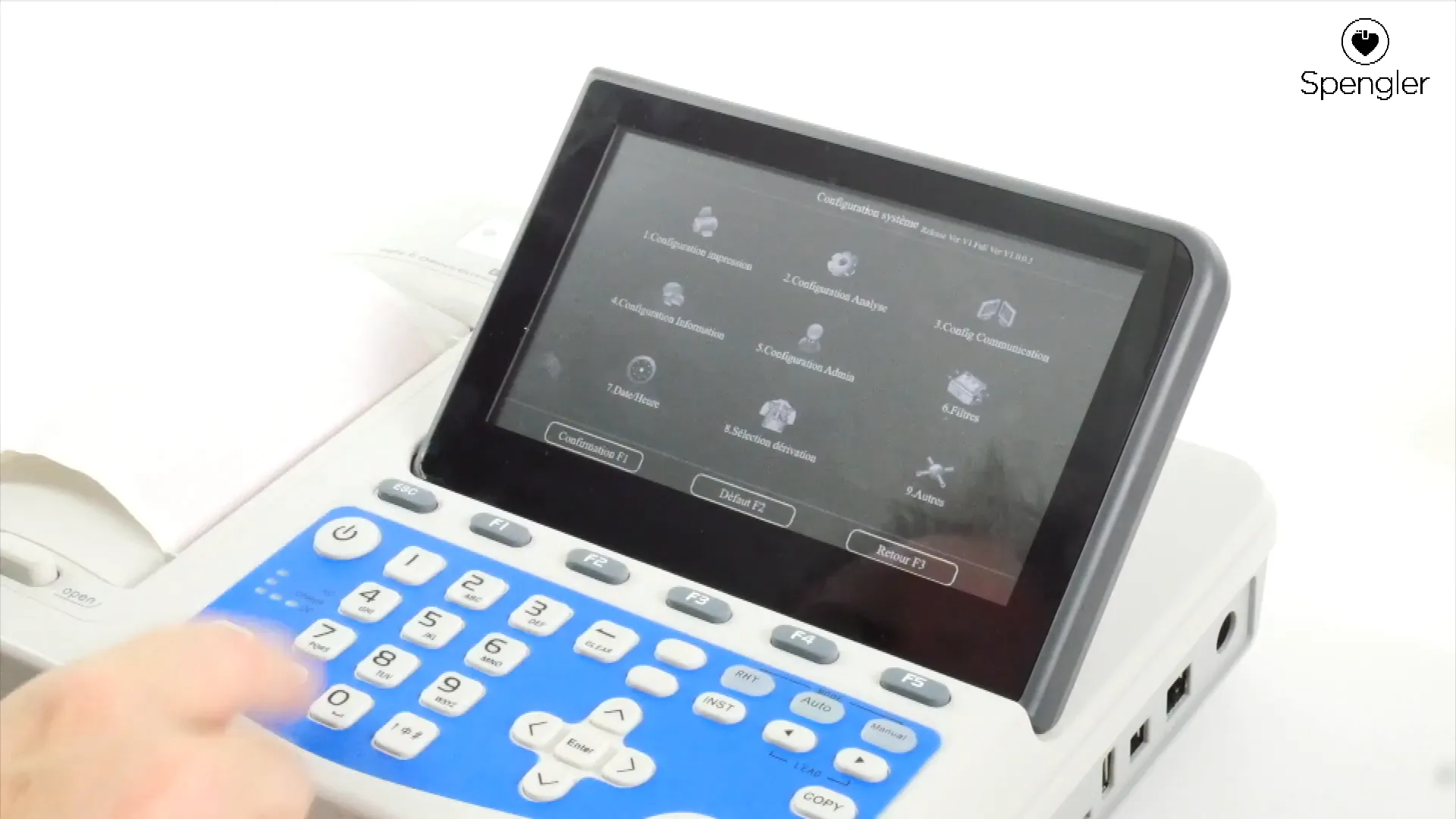

Comment lancer l’enregistrement ECG ?

Une fois les électrodes installées et le signal vérifié :

1. Identifier le patient.
2. Contrôler les paramètres d’enregistrement.
3. Vérifier les dérivations à l’écran.
4. Démarrer l’acquisition.
5. Attendre quelques secondes d’enregistrement stable.
6. Valider l’impression ou la sauvegarde numérique.

La procédure complète ne prend généralement que quelques minutes.

Comment interpréter les résultats obtenus ?

Réponse directe : L’analyse automatique facilite la lecture initiale du tracé mais ne constitue pas un diagnostic médical. Toute interprétation doit être validée par un professionnel de santé compétent dans la lecture des ECG.

Les ECG Cardiomate proposent des outils d’interprétation permettant d’assister le praticien dans l’analyse du tracé.

L’appareil peut notamment participer à l’identification de :

• Tachycardies
• Bradycardies
• Troubles du rythme
• Troubles de conduction
• Anomalies de repolarisation
• Présence de pacemaker
• Modifications nécessitant une évaluation médicale complémentaire

L’interprétation automatique remplace-t-elle le médecin ?

Non.

Même si les algorithmes modernes apportent une aide précieuse au quotidien, ils ne remplacent jamais l’expertise clinique ni l’interprétation du spécialiste.

Les résultats doivent toujours être confrontés au contexte médical du patient, à ses symptômes et à ses antécédents.

Comment exporter, partager et archiver un ECG ?

L’archivage des examens est devenu un enjeu majeur de la pratique médicale moderne.

Selon le modèle Cardiomate utilisé, plusieurs solutions peuvent être disponibles :

• 💾 Sauvegarde locale.
• 💻 Transfert vers un ordinateur.
• 📄 Export PDF.
• 📧 Transmission électronique sécurisée.
• 🏥 Intégration au dossier patient informatisé.

Quels sont les avantages du stockage numérique des ECG ?

• ✅ Recherche rapide des examens.
• ✅ Archivage sécurisé.
• ✅ Partage simplifié entre professionnels.
• ✅ Diminution de l’usage papier.
• ✅ Conservation à long terme des tracés.
• ✅ Suivi chronologique du patient.

Bonnes pratiques : Conservez une procédure standardisée de nommage des examens ECG afin de faciliter l’identification des patients et l’exploitation ultérieure des données médicales.

Comment choisir entre un ECG Cardiomate 3, 6 ou 12 pistes ?

La gamme ECG Cardiomate Spengler a été conçue pour répondre aux besoins de plusieurs catégories de professionnels de santé.

Chaque modèle bénéficie de la qualité de fabrication Spengler et d’une vitesse d’échantillonnage élevée permettant d’obtenir des tracés précis et exploitables dans la pratique quotidienne.

À quels professionnels de santé s’adresse l’ECG Cardiomate Spengler ?

L’un des principaux avantages de la gamme Cardiomate réside dans sa polyvalence.

Cardiologues

Les cardiologues utilisent l’ECG quotidiennement pour le dépistage, le diagnostic et le suivi des pathologies cardiovasculaires.

Les versions les plus avancées répondent particulièrement aux exigences des consultations spécialisées.

Médecins généralistes

Les médecins généralistes réalisent régulièrement des ECG dans le cadre :

• Bilan cardiovasculaire.
• Douleur thoracique.
• Suivi d’hypertension.
• Bilan sportif.
• Surveillance thérapeutique.
• Consultation de prévention.

Médecins du sport

L’ECG constitue un examen fréquemment intégré aux bilans médicaux des sportifs amateurs et professionnels.

Médecins du travail

Dans certaines professions exposées ou réglementées, l’électrocardiogramme peut participer à l’évaluation médicale du salarié.

Hôpitaux et cliniques

Les établissements de santé réalisent un grand nombre d’examens ECG dans différents services :

• Cardiologie
• Urgences
• Médecine interne
• Anesthésie
• Chirurgie
• Gériatrie

EHPAD et établissements médico-sociaux

La mobilité des solutions Cardiomate facilite la surveillance cardiovasculaire des résidents nécessitant un suivi régulier.

Professionnels réalisant des visites à domicile

Le faible encombrement de certains modèles représente un avantage important pour les praticiens effectuant des consultations hors cabinet.

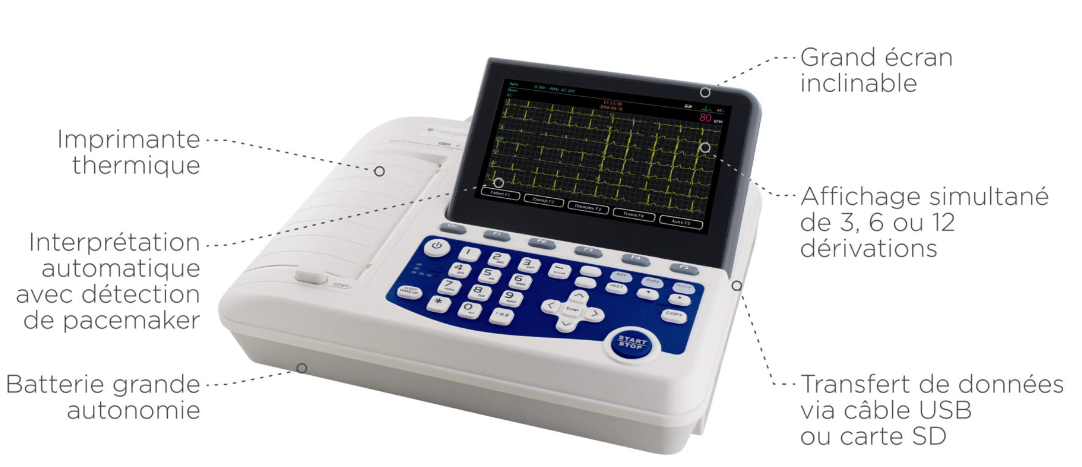

Quels sont les principaux avantages des ECG Cardiomate Spengler ?

• ✅ Utilisation intuitive.
• ✅ Écran ergonomique.
• ✅ Haute précision d’acquisition.
• ✅ Interprétation automatique disponible selon les modèles.
• ✅ Connectivité informatique.
• ✅ Archivage numérique.
• ✅ Impression thermique intégrée.
• ✅ Transport facilité.
• ✅ Adapté aux consultations mobiles.
• ✅ Excellente réputation de la marque Spengler.

Quels consommables prévoir pour un ECG Cardiomate ?

Comme tout dispositif médical utilisé quotidiennement, un ECG nécessite des consommables adaptés.

Électrodes ECG

Les électrodes constituent le consommable le plus fréquemment remplacé.

• Électrodes à usage unique.
• Électrodes précordiales.
• Électrodes autocollantes.
• Électrodes pour adultes.
• Électrodes pédiatriques selon les besoins.

Papier thermique ECG

L’impression des tracés nécessite l’utilisation d’un papier compatible avec le modèle utilisé.

Il est recommandé de conserver plusieurs rouleaux de rechange afin d’éviter toute interruption d’activité.

Câble patient

Le câble patient constitue une pièce essentielle qui doit être régulièrement inspectée.

Un câble endommagé peut générer :

• Artefacts.
• Perte de signal.
• Interruption d’enregistrement.
• Erreurs d’interprétation.

Comment entretenir un ECG Cardiomate Spengler ?

Un entretien régulier permet de préserver la qualité des examens et d’augmenter la durée de vie de l’appareil.

Nettoyage de l’appareil

• Débrancher l’appareil avant nettoyage.
• Utiliser un chiffon doux légèrement humidifié.
• Respecter les recommandations du fabricant.
• Éviter l’immersion des composants.
• Ne jamais utiliser de produits agressifs.

Contrôle des accessoires

Une vérification régulière des accessoires permet de détecter rapidement une anomalie.

• Contrôle des câbles.
• Contrôle des électrodes.
• Contrôle de l’imprimante thermique.
• Vérification du compartiment batterie.
• Inspection des connecteurs.

Signes nécessitant une vérification technique

• ⚠️ Impression incomplète.
• ⚠️ Artefacts inhabituels.
• ⚠️ Interface lente.
• ⚠️ Problème de chargement batterie.
• ⚠️ Déconnexions répétées.
• ⚠️ Messages d’erreur récurrents.

Comment prolonger la durée de vie de votre ECG ?

Quelques habitudes simples permettent de préserver durablement votre investissement :

• 🔋 Recharger régulièrement la batterie.
• 📦 Transporter l’appareil dans une housse adaptée.
• 🧹 Nettoyer l’appareil après utilisation.
• ⚡ Éviter les chocs et les chutes.
• 🌡️ Respecter les conditions de stockage.
• 📋 Former les utilisateurs aux bonnes pratiques.

FAQ : Tout savoir sur l’ECG Cardiomate Spengler

Faut-il charger complètement la batterie avant la première utilisation ?

Une charge complète est recommandée afin d’optimiser l’autonomie et les performances de l’appareil.

Quels accessoires sont fournis avec un Cardiomate Spengler ?

Selon le modèle, l’appareil est généralement livré avec un câble patient, des électrodes précordiales, des pinces membres, un adaptateur secteur et un rouleau de papier thermique.

Comment installer correctement le papier thermique ?

Le rouleau doit être inséré dans le compartiment prévu à cet effet en respectant le sens d’alimentation indiqué dans la documentation constructeur.

Pourquoi mon ECG n’imprime-t-il pas correctement ?

Une mauvaise installation du papier thermique, un rouleau incompatible ou une tête d’impression nécessitant un nettoyage peuvent être à l’origine du problème.

Quelle vitesse de défilement choisir pour un ECG ?

La vitesse standard utilisée dans la majorité des examens est généralement de 25 mm/s.

Quelle amplitude choisir pour un électrocardiogramme ?

L’amplitude couramment utilisée est de 10 mm/mV afin de respecter les standards habituels de lecture.

Comment obtenir un tracé ECG fiable ?

La qualité du tracé dépend principalement du positionnement des électrodes, de la préparation de la peau et de l’absence d’interférences électriques.

Pourquoi mon ECG présente-t-il des parasites ?

Les artefacts peuvent être provoqués par un mauvais contact électrode-peau, une contraction musculaire ou une source électrique proche.

Comment éviter les artefacts ECG ?

Veillez à préparer correctement la peau, utiliser des électrodes en bon état et maintenir le patient détendu pendant l’examen.

Le Cardiomate est-il adapté aux visites à domicile ?

Oui. Les modèles portables permettent la réalisation d’examens ECG lors des consultations mobiles.

L’ECG Cardiomate convient-il à un cabinet médical ?

Oui. La gamme Cardiomate est largement utilisée dans les cabinets de médecine générale et spécialisée.

Peut-on utiliser un ECG Cardiomate en EHPAD ?

Oui. Sa mobilité et sa simplicité d’utilisation facilitent la surveillance cardiovasculaire des résidents.

Quelle est la différence entre un ECG 3 pistes et un ECG 12 pistes ?

Un ECG 12 pistes offre un affichage plus complet des dérivations cardiaques et permet une analyse plus détaillée de l’activité électrique du cœur.

Quel modèle Cardiomate choisir pour un cardiologue ?

Les modèles 12 pistes sont généralement les plus adaptés aux besoins des consultations cardiologiques.

Quel modèle choisir pour un médecin généraliste ?

Le choix dépend du volume d’examens réalisés et des fonctionnalités recherchées.

Comment fonctionne l’interprétation automatique ?

L’appareil analyse les signaux enregistrés et propose une aide à l’interprétation destinée au professionnel de santé.

L’analyse automatique remplace-t-elle le médecin ?

Non. L’interprétation automatique constitue une aide à la décision mais ne remplace jamais une expertise médicale.

Peut-on exporter les examens ECG ?

Oui. Selon les modèles, les examens peuvent être transférés vers un ordinateur ou archivés sous différents formats.

Peut-on enregistrer les ECG au format PDF ?

Selon les options disponibles, les examens peuvent être exportés afin d’être archivés et partagés plus facilement.

Comment partager un ECG avec un confrère ?

L’utilisation de solutions d’export numérique facilite le partage sécurisé des examens entre professionnels.
